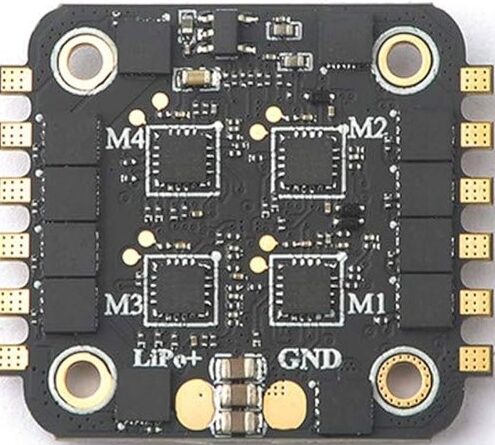

Elektronic Speed Controller (ESC) Nedir ve Nasıl Çalışır?
Hobi elektroniği ve drone meraklıları için, motor kontrolü neredeyse her şeydir, değil mi? Özellikle bir drone, araba veya bot gibi radyo kontrollü araçlarla ilgileniyorsanız, muhtemelen ESC (Elektro Speed Controller) kavramına aşinasınızdır. Fırçasız motorların hızını, yönünü ve frenlemesini kontrol etmek için kullanılan bu cihazlar, aslında aracınızın kalbinde yer alır. Bu yazımızda basit bir şekilde bir ESC’nin nasıl çalıştığını sizlere anlatmaya çalışacağız.
Motorlar ve tabi ESC’ler ikiye ayrılır. Sensörlü ve sensörsüz. Peki bu ne anlam ifade ediyor? Hadi gelin birlikte inceleyelim
Sensörlü Fırçasız Motor: Bu tür motorlarda, rotorun konumunu algılayan hall sensörleri bulunur. Sensörler, motorun pozisyonunu sürekli bildirerek, özellikle düşük hızlarda ve kalkış anında daha hassas ve akıcı bir kontrol sağlar. Sensörlü motorlar, araçların sorunsuz bir şekilde harekete başlaması gereken durumlarda tercih edilir.
Sensörsüz Fırçasız Motor: Sensörsüz motorlarda hall sensörü bulunmaz. Bunun yerine, motorun dönüşünü tahmin etmek için geri besleme olarak kullanılan BEMF (Back Electromotive Force, yani karşı elektromotor kuvvet) sinyaline dayanır. Sensörsüz motorlar, daha az karmaşık ve daha hafif olmaları nedeniyle popülerdir. Ancak düşük hızlarda konum kontrolü sensörlü motorlara göre daha az hassas olabilir.
Sensörlü ESC: Sensörlü ESC’ler, motor pozisyonunu belirlemek için hall sensörleri gibi çeşitli pozisyon algılayıcılar kullanır. Bu sayede motoru daha hassas kontrol etmek mümkündür. Özellikle düşük hızlarda tork kontrolü sağlamak istiyorsanız sensörlü bir ESC size büyük fayda sağlayacaktır. Örneğin, RC araba yarışlarında, düşük hızlarda bile pürüzsüz bir kalkış sağladığı için bu tür ESC’ler oldukça popülerdir.
Sensörsüz ESC: Sensörsüz ESC’ler ise pozisyon algılayıcı kullanmaz ve motorun hareketini, “Back Electromotive Force” (BEMF) yani karşı elektromotor kuvvet üzerinden takip eder. Sensörsüz bir ESC’nin en büyük avantajı, hafifliği ve maliyetidir. Yüksek hızlarda daha iyi çalışır ancak düşük hızlarda bazen hassasiyet kaybı yaşanabilir.
BEMF ve FOC: Motor Kontrol Yöntemleri Nelerdir?
Peki, motorları çalıştırırken en iyi performansı nasıl elde edebiliriz? Burada devreye iki ana yöntem giriyor: BEMF ve FOC.
BEMF (Back-EMF): BEMF, motorun bobinlerinden geri besleme olarak gelen karşı elektromotor kuvveti kullanarak motor pozisyonunu ve hızını tahmin eder. Bu, sensörsüz ESC’lerde yaygın olarak kullanılan bir yöntemdir. BEMF ile kontrol edilen ESC’ler, yüksek hızlarda oldukça verimlidir; ancak düşük hızlarda hassasiyet biraz azalabilir.
FOC (Field-Oriented Control): FOC, özellikle düşük hızlarda yüksek doğruluk ve enerji verimliliği sunan bir vektör kontrol yöntemi. Motorun manyetik alanını yönlendirerek akımı ve torku daha hassas bir şekilde kontrol etmenizi sağlar. Bu nedenle daha stabil ve sessiz bir çalışma sunar. FOC, özellikle yüksek hassasiyet gereken projelerde tercih edilir, ancak maliyeti biraz daha yüksektir.
ESC Protokolleri: PWM, OneShot ve DShot
ESC’lerin uçuş kontrol kartıyla nasıl iletişim kurduğunu belirleyen protokoller var, ve bunların hız ve hassasiyet açısından farkları büyük.
PWM (Pulse Width Modulation): PWM, en eski ve en yaygın ESC kontrol protokolüdür. Sinyalin genişliğine göre hız bilgisini ESC’ye iletir. Ancak biraz yavaş olabilir, çünkü 50Hz gibi bir yenileme hızına sahip. Genellikle düşük hassasiyetin yeterli olduğu uygulamalarda tercih edilir ve en temel ESC protokolü diyebiliriz.

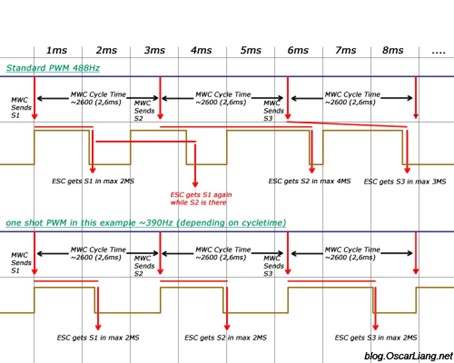

OneShot: OneShot protokolü, PWM’den daha hızlı bir sinyal iletir. Özellikle drone gibi hızlı tepki gerektiren araçlarda popülerdir. Daha düşük gecikme süresi sayesinde, uçuş sırasında motorların daha hızlı tepki vermesine olanak tanır ve daha stabil bir uçuş sağlar.
DShot: DShot ise tamamen dijital bir protokoldür. ESC’ye dijital sinyaller gönderir ve böylece sinyalin hatasız bir şekilde iletilmesini sağlar. DShot’ın hız seçenekleri (DShot150, DShot300, DShot600, DShot1200) vardır ve DShot1200 en hızlı olanıdır. Dijital olması sayesinde, sinyal gürültüsüne karşı daha dayanıklıdır ve daha güvenilir bir iletişim sunar.
Yazar: Muhammet Aktaş 02.12.2024
